升臥式閘門的作用

 升臥式閘門的作用：

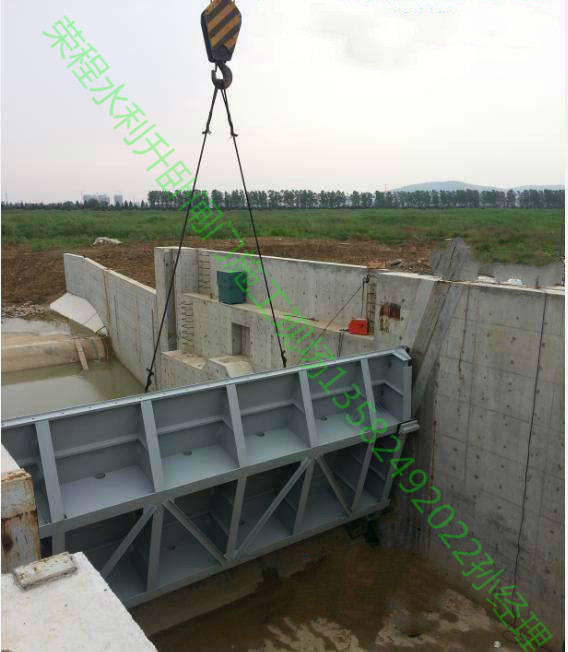

　　1、升臥閘門是一種沿弧形軌道移動的平面閘門。當閘門關閉時，閘門將水保持在直立位置。當閘門打開時，閘門上升為直線段，然后開啟上側(上游或下游)。當閘門完全打開時，閘門就平放在橋墩頂上。水平平面閘門具有平面升降機閘門和弧形閘門的優點。它使平面閘門在弧形軌道上移動。適用于簡單船閘的工作閘門，可大大降低提升機的安裝高度，從而提高水工結構的抗震性能，降低工程造價。其缺點是升降門向下游旋轉，升降機吊架長期侵入水中，容易腐蝕;其次，閘門的維護與維護不方便。

　　2、升臥閘門打開時，門扇會逐漸從垂直方向移向水平方向。受水壓的主軌由下而上分為直軌、弧形軌和斜軌，反軌均為直軌，閘門升降點位于閘門底部，靠近下部主梁的上游。當閘門打開時，在抬高到一定高度后，上下主輪分別沿著弧形軌道和反向軌道滾動，閘門繼續上升，并最終平躺在斜坡軌道上。其優點是可以減小閘門工作橋的高度，減小閘門葉片的風面積，提高閘門的抗震性能，但閘門葉片的側向水封磨損嚴重。適用于地震或海嘯風暴區的低水頭水工建筑物。沒有倒置的水平閘門，只有翻板閘門和下水平閘門。

　　升臥閘門是最廣泛使用的回轉閘門是液壓自動回轉閘門。其工作原理是杠桿平衡和旋轉。具體地說，水力自動轉向閘門利用水力與閘門重量的平衡，通過增加阻尼反饋系統，達到調節水位的目的。上游水位上升時，閘門翻轉。相反，當上游水位下降時，閘門逐漸返回蓄水，使上游水位保持在設計范圍內。



　　升臥式閘門是一種新型閘門，可繞安裝在閘室底板上的旋轉軸旋轉，以滿足不同水位和流量控制的要求。安裝在橋墩兩側的液壓提升系統用于閘門的啟閉。管道系統可以穿過河床底部或上甲板系統的走廊。上部不需要單獨設置。
