钢丝绳牵引式格栅除污机

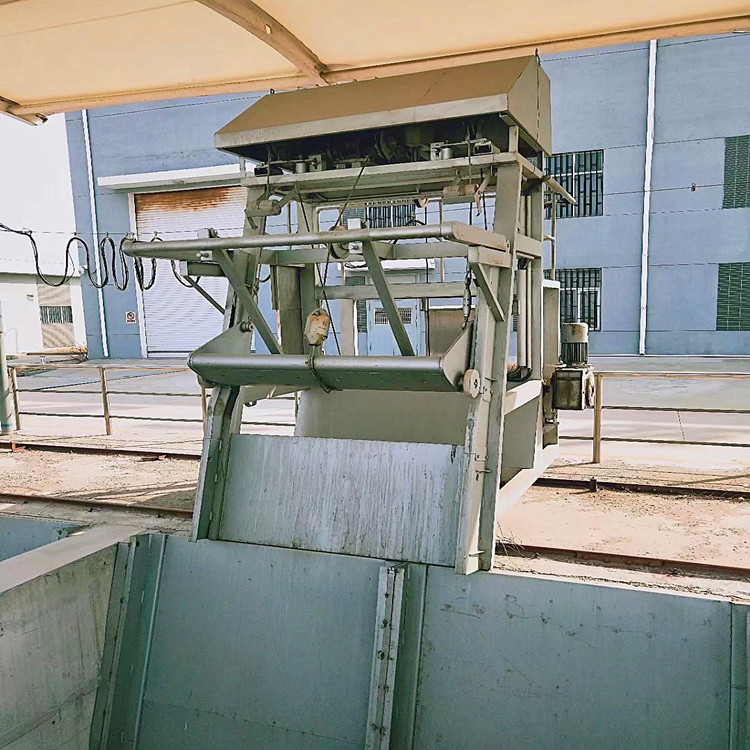

　　钢丝绳牵引式格栅除污机由机架、钢绳驱动及过扭矩保护装置，二根牵引钢绳和置于中间的一根开闭耙钢绳，导向轮、松绳开关、耙斗开闭装置、耙斗、格栅条、导轨及托渣板、撇渣板、导渣板、电控设备等构成。

　　工作循环过程如下：在发出工作指令后，钢绳驱动装置开动放绳，耙斗从位置(上一循环撇渣结束处)沿导轨下行，撇渣板在自重的作用下随耙斗下降。当撇渣板复位后，耙斗在开闭耙装置(电动推杆)的推动下通过中间钢绳的牵引张开并继续下行直至抵达渠(井)底下限位，小车停动而钢绳松驰，松绳开关动作，启动电动推杆后缩，放松中间钢绳，使耙斗在自重的作用下闭合。待耙齿插入格栅间隙后，钢绳驱动装置开动收绳，进一步强制耙斗完全闭合后耙斗和斗车沿导轨上行，清除并输送被格栅拦截的栅渣，直至触及撇渣板，在两者相对运动的作用下，栅渣被撇出经导渣板落入盛渣桶(或输送机)，完成了一个工作循环。在工作过程中，如遇意外障碍导致钢绳驱动装置过扭，当其扭距达设定值时，即自行报警停机;如耙斗开闭装置过载，电动推动杆推力上升达设定值时，推杆过力矩开关动作以确保系统安全。

　　一、产品用途：

　　其主要适用于均布在同一直线或具有一定曲率半径工作轨迹上的城市给水、排水、取水泵站等多进水渠道或宽栅面处得格栅清污设备。

　　二、工作原理：

　　当到达预定格栅除渣位置后，利用卷扬机工作原理，清污机上的提升机构按照指令启动，带动两组钢丝绳卷筒，使除渣齿耙在钢丝绳牵引下实现上下运动;同时采用液压装置或差动电机实现耙斗的开闭运动。当除渣齿耙抵达格栅底部时，预设高程控制系统发出停机，并提供闭耙工作指令，使除渣齿耙按照预定的闭合角度关闭弧形齿耙捞渣，同时指令提升电机提升除渣齿耙;齿耙到达预设提升高度后，将污物送入垃圾箱内，由此完成一个格栅清污的过程。

　　三、主要特点：

　　1、无腐蚀性浸泡部件，耐腐蚀性强，使用寿命长;

　　2、整机结构紧凑、检修维护方便;

　　3、整机运行能耗低，操作控制方便，能实现完全自动化;

　　4、除渣齿耙在使用中可直接将污物排放在收集处，除污效率高，无渣物回落现象;

　　5、清渣齿耙的开闭采用电动或液压系统控制，性能稳定，结构简单、安全可靠;

　　6、开放式结构使工作平台洁净，工作环境好;

　　7、适用范围广，特别适用于多渠道或宽渠道进水的格栅清渣状况。

　　钢丝绳牵引清污机是一种节能、高效的移动式格栅清污设备，它广泛应用于许多水务领域的取水口.打破了传统机型的设计。国内*设计理念，并采用多项先进技术研发的新一代格栅清污设备，此设备独特的悬架导轨设计，使其能大限度地满足各种场地、空间的要求。由于其设备新颖，结构简单合理，所以不需要破坏现有结构及土建。减少土建改造的投资，是一种替代现有系统设备的理想选择。 一台全自动钢丝绳牵引清污机可服务于多组格栅，当运行时，滑车能准确地停在每个清污的格栅处，开始一个清除过程，抓斗抓取污物后，沿轨道运行直接至排放区(储渣器)，无需二次输送，并续次反复地自动清除污物，直到所有格栅处污物全部清除为止。

　　钢丝绳牵引式格栅除污机按不同栅槽宽需要分为固定式(GSGS-G型)和移动式(GSGS-Y型)二种形式，格栅清污机一般适用于城镇水厂、污水处理厂、各类泵站、城镇防洪排涝等设施的取水口，以截取进水中较大、较粗的杂物与垃圾，保护水泵叶轮免遭损坏，保证后续处理工序的正常运转。当格栅槽宽大于3m，且有多组并列布置时，宜采用BLQ-Y型移动式格栅清污机，利用水上捞污的一套组合装置对下部栅格处进行清污处理，从而节约投资成本，便于运行管理与维修保养。 GSGS型格栅清污机的安装角一般为60°～90°，格栅片的有效间隙按需要可在15～100mm范围内进行选择，格栅槽深一般为4～12m。

　　由钢丝绳牵引的前耙型截污设备。适用于城市、水厂、污水处理厂、各类泵站、城市防洪排涝等设施的取水口，以截取进水中较大、较粗的杂物与垃圾，保护水泵叶轮不受损坏，保证后续处理工序的正常运转。有多组格栅并列布置时，采用BLQ-Y型移动式格栅清污机，它利用水上捞污的一套组合装置对水下多门格栅进行逐格清污处理的设备，从而节约投资成本，便于运行管理与维修保养。

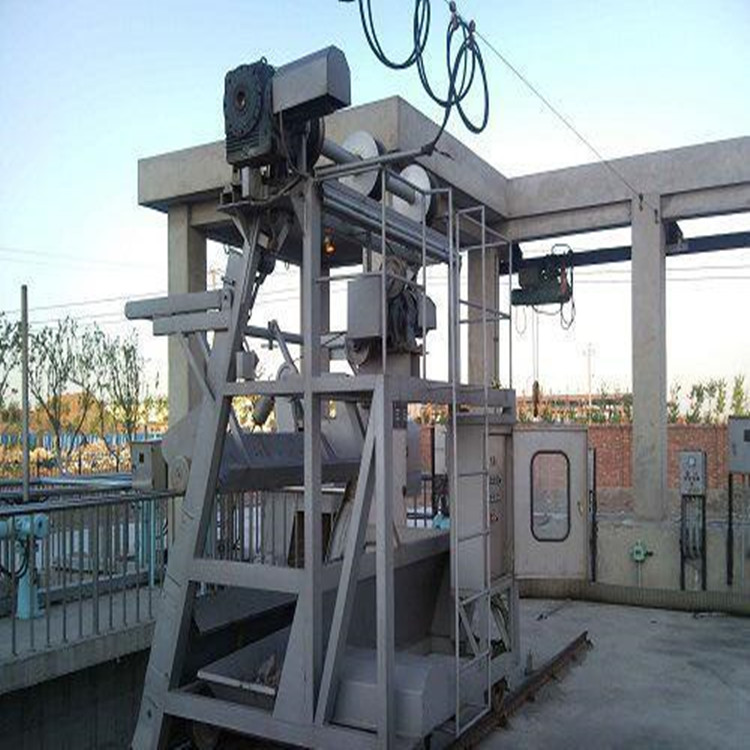

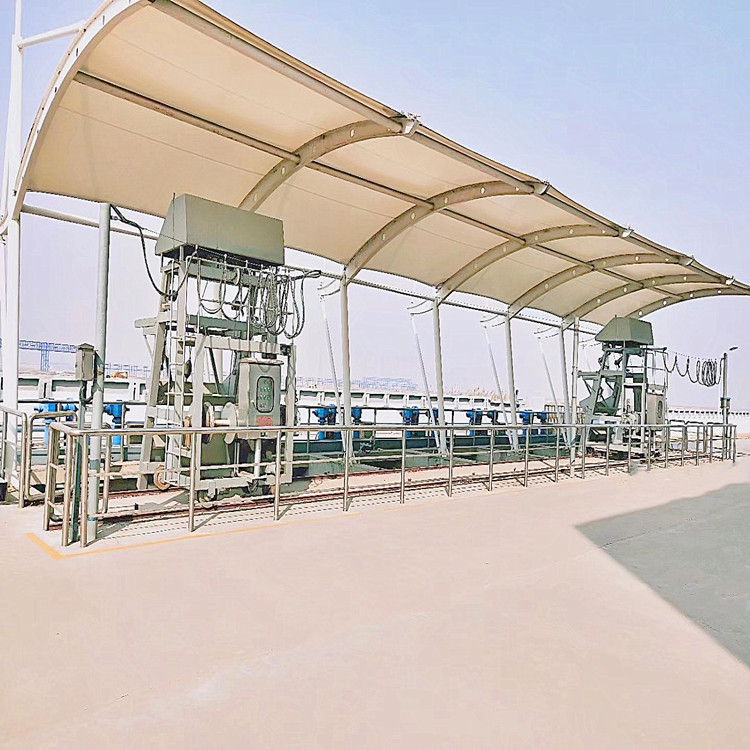

　　移动式格栅清污机结构 移动式格栅整机包括格栅片、机架、工作平台、行走机构、清污机构、翻耙机构、垃圾小车、18kg/m轻轨、过载保护装置、钢丝绳防松装置及行程控制、电气控制箱。电源、驱动执行结构和控制系统、电控箱等驱动执行结构和控制系统位于机架上，同时为施工单位提供相关预留预埋件。

　　钢丝绳牵引式格栅除污机的特点：

　　1、格栅清污机可适用于不同安装角度和较深的深度，而不影响耙抓垃圾的效果。

　　2、清污力矩强，前耙式抓斗容量大，可用于污物量大的场合。结构紧凑占地省。

　　3、前耙式清污耙可到达渠底，直接挖除渠底沉积的垃圾。

　　4、所有运行部件均在水面以上，可减少污水运动部件的腐蚀，降低运行成本，并且关健部位用不锈钢和工程塑料，使整机性能可靠，延长寿命。

　　5、主要电器元件防护等级高，可确保用户在恶劣环境中正常运行，使用寿命长。

　　6、设备上均设有调整钢丝绳长度的装置，保证二侧钢丝绳受力均匀，清污耙平衡地上、下行。

　　7、设备上均具有断绳、松绳自动停车保护装置、过载保护装置和自动报(声)装置，运行安全可靠。

　　1.设备和耙齿规格

　　设备规格按机宽尺寸分GSLY300-3600型。

　　机宽

　　超过1800mm，则做成并联机。

　　耙齿栅隙分为

　　1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各种规格，选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择，同时选配不同的材质。

　　2.设备长短规格

　　设备标准沟深为1535mm，可根据用户需要及使用实际情况任意加长。特殊规格另行设计。 　河北顺禹环保科技有限公司生产制造的清污机的zui大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。清污机可以根据用户需要任意调节设备运行间隔，实现周期性运转;可以根据格栅前后液位差自动控制;并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。

　　格栅机的全部材料适应于污水及污水面上的腐蚀性气体。 未经保护或非防腐材料制的所有部件表面涂层按条款规定如下：

　　1、碳钢材料进行喷锌防腐，喷锌厚度为140um。

　　2、涂一层环氧富锌底漆，其干膜厚度为≥60um。

　　3、涂二层氯化橡胶面漆，每层干模厚度为≥80um。 表面油漆无起泡、剥落、皱纹、流挂和锈蚀斑点等缺陷。

　　4、不锈钢零件加工完后对其表面进行金属油漆防腐。

　　钢丝绳牵引格栅清污机特点：

　　1、 适应范围广，宽度可达4m，最大深度可达30m。

　　2、 捞渣量大(可达300kg以上),卸渣彻底，效率高。

　　3、易损件少，水下无运转部件，维护检修方便;运行监控保护措施齐全，运行极其安全可靠。

　　4、荣程水利钢丝绳牵引式格栅除污机、格栅清污机,回转式清污机材质主要材质分碳钢，不锈钢304和201、316根据客户需要铸造材质，详情孙经理进行技术沟通指导。

　　选购须知：本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转;可以根据格栅前后液位差自动控制;并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。由于该设备结构设计合理，在设备工作时， 自身具有很强的自净能力，不会发生堵塞现象，所以日常工作量很少。欢迎致电13582492022微信同号，孙经理进行技术沟通指导。
